در سیستم های لولهکشی صنعتی، دو نیاز اساسی در کنترل سیالات وجود دارد: جداسازی کامل خط (مانند گیت ولو) و تنظیم دقیق جریان (Throttling). گلوب ولو (Globe Valve) یا شیر کروی، به طور خاص برای برآوردن نیاز دوم طراحی شده است. این شیر که به نامهای شیر بشقابی یا شیر سوزنی نیز معروف است، ابزاری بیرقیب در مدیریت نرخ جریان سیالات (گاز و مایع) و کنترل فشار در برابر تغییرات است.
گلوب ولو قلب تپنده خطوطی است که در آنها حفظ یک نرخ جریان مشخص، از اهمیت حیاتی برخوردار است. این شیرها، برخلاف شیرهای دروازهای، نه تنها برای قطع و وصل، بلکه برای ایجاد مقاومت عمدی در برابر جریان و در نتیجه تنظیم دقیق آن، بهینه شدهاند.
این نوشتار به بررسی تخصصی ماهیت، مکانیسم عملکرد، مزایای فنی و کاربرد های گلوب ولو در صنایع گوناگون میپردازد و همچنین نگاهی به انواع اتصالات و ساختارهای بدنه این شیر حیاتی در مجموعه شیر آلات صنعتی خواهد داشت.
راهنمای مطالعه

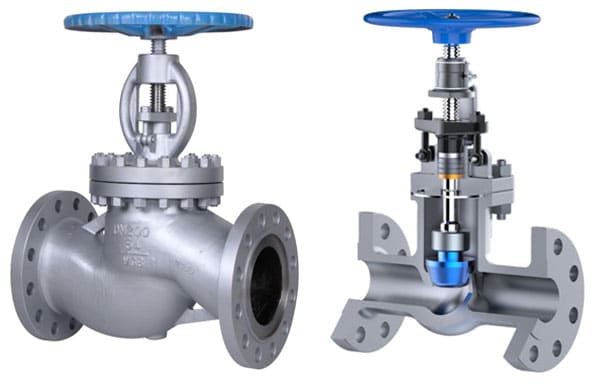

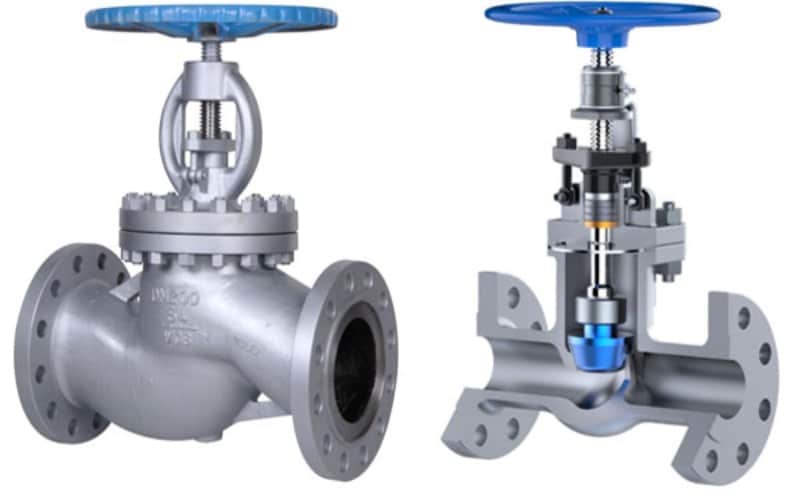

گلوب ولو چیست؟ مکانیسم و عملکرد تنظیم جریان
گلوب ولو نوعی شیر خطی چند چرخشی است که از یک دیسک (Plug یا Disc) برای مسدود کردن یا تنظیم جریان استفاده میکند. دیسک به وسیله یک ساقه (Stem) کنترل میشود و حرکت آن عمود بر صفحه نشیمنگاه (Seat) است. مسیر جریان درون بدنه شیر، شکلی کروی یا S مانند به خود میگیرد که همین تغییر مسیر اجباری سیال، افت فشار لازم برای تنظیم جریان را ایجاد میکند.
تفاوت کلیدی با شیرهای جداسازی
برخلاف گیت ولوها که مسیر مستقیم و بدون مانع ایجاد میکنند، ساختار داخلی گلوب ولو عمداً طوری طراحی شده است که سیال را وادار به تغییر جهت (معمولاً دو بار) میکند. این تغییر جهت باعث ایجاد مقاومت و افت فشار قابل توجه میشود. اگرچه افت فشار یک عیب در شیرهای جداسازی (Isolation) محسوب میشود، اما در شیر کروی یک مزیت مهندسی است؛ چرا که همین مقاومت، امکان تنظیم بسیار دقیق میزان عبور سیال را فراهم میکند.
در واقع، گلوب ولو بهترین عملکرد خود را در حالت نیمهباز و تنظیم جریان نشان میدهد، در حالی که استفاده از گیت ولو در این حالت منجر به سایش سریع میشود.

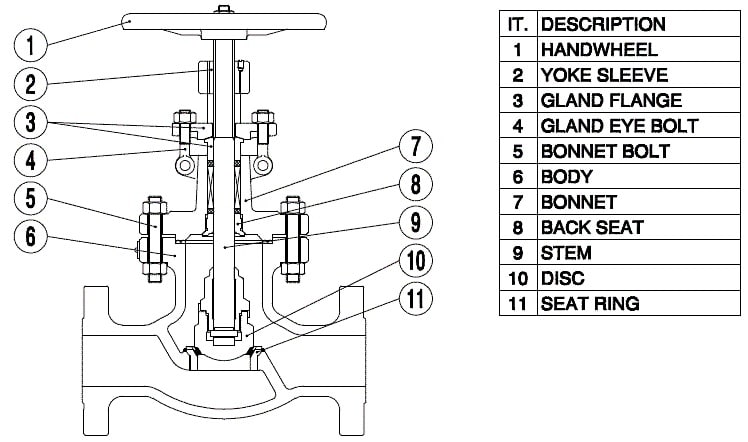

اجزای کلیدی گلوب ولو
اجزای اصلی یک گلوب ولو ساختار پیچیدهای دارند که برای تحمل سایش ناشی از تنظیم جریان طراحی شدهاند:
- بدنه (Body): معمولاً به صورت ریختهگری یا آهنگری تولید میشود و دارای حفرههای داخلی برای تغییر جهت سیال است.
- درپوش (Bonnet): در قسمت بالایی بدنه قرار دارد و ساقه، یوک و مکانیزم محرک را نگه میدارد.
- دیسک (Disc) یا پلاگ (Plug): عنصر مسدودکننده است و در انواع مختلف (توپی، سوزنی، ترکیبی) عرضه میشود. این قطعه به ساقه متصل است و با چرخش آن، روی نشیمنگاه فشرده میشود.
- ساقه (Stem): میلهای است که دیسک را به محرک (Actuator) یا چرخدستی متصل میکند و حرکت چرخشی محرک را به حرکت خطی دیسک تبدیل میکند. ساقه در شیر کروی معمولاً از فولاد ضدزنگ برای مقاومت در برابر خوردگی ساخته میشود.
- نشیمنگاه (Seat Ring): حلقهای است که در داخل بدنه تعبیه شده و دیسک برای قطع جریان بر روی آن مینشیند. سیت رینگ معمولاً از متریال سخت و مقاوم در برابر سایش ساخته میشود.
- یوک (Yoke): ساختاری که ساقه را در خود نگه میدارد و نیروی محرک را به ساقه منتقل میکند.
مزایای عملیاتی و برتری گلوب ولو در تنظیم جریان
شیر کروی به دلیل مکانیسم متمایز خود، چندین مزیت عملیاتی را در خطوط صنعتی ارائه میدهد که در سایر شیر آلات صنعتی کمتر دیده میشود:
الف) قابلیت تنظیم و کنترل دقیق (Throttling)
مهمترین مزیت گلوب ولو، توانایی عالی آن در تنظیم جریان و فشار است. در این شیر، سایش ناشی از تنظیم جریان، به جای سطح نشیمنگاه و دیسک، بر روی سطوحی که هنوز تماس کامل پیدا نکردهاند، رخ میدهد. این امر موجب محافظت از سطح آببندی در برابر آسیب میشود. دیسک را میتوان در هر موقعیتی نگه داشت تا دبی (Flow Rate) مورد نظر به صورت پایدار حفظ شود.
ب) مناسب برای عملیات باز و بسته شدن مکرر
به دلیل حرکت کوتاه دیسک و عدم سایش سطحی گسترده، شیر کروی برای سرویسهایی که نیاز به باز و بسته شدن مکرر دارند (مانند خطوط بخار یا آب تغذیه بویلرها) بسیار مناسب است و طول عمر بالایی دارد. در مقایسه با گیت ولو، عمل قطع و وصل در گلوب ولو سریعتر انجام میگیرد.
ج) سهولت تعمیر و نگهداری (Maintainability)
تمام اجزای حیاتی شیر، شامل دیسک و نشیمنگاه، از طریق باز کردن درپوش (Bonnet) از بالای شیر قابل دسترسی هستند. این قابلیت تعمیر آسان (Inline Repairability) و تعویض قطعات بدون نیاز به خارج کردن شیر از خط لوله، هزینهها و زمان توقف (Downtime) سیستم را به شدت کاهش میدهد.
د) آببندی مؤثر در پشت نشیمنگاه (Back Seating)
در طراحی گلوب ولو یک نشیمنگاه ثانویه (Back Seat) در قسمت بالایی بونت تعبیه شده است. زمانی که شیر کاملاً باز میشود، شانه ساقه روی این نشیمنگاه پشتی فشار میآورد و بدین ترتیب، آببندی دوم بین ساقه و بونت ایجاد میشود. این امر امکان تعویض پکینگهای ساقه (Gland Packing) را در حالی که شیر تحت فشار سرویس است، فراهم میآورد.
کاربرد های گلوب ولو: تنظیمکننده حیاتی در صنعت
بیشترین کاربرد های گلوب ولو در محیطهایی است که نیاز به کنترل نرخ جریان، تخلیه فشار یا عملکرد مکرر دارند:
- خطوط بخار و کندانس: رایجترین استفاده در سیستمهای بخار است، زیرا قابلیت تنظیم و مقاومت در برابر تغییرات دمایی بالا را به خوبی فراهم میکند.
- آب تغذیه بویلرها: برای کنترل دقیق جریان آب ورودی به دیگهای بخار.
- سیستم های خنککننده (Cooling Water): تنظیم و توزیع جریان آب خنککننده در برجهای خنککننده.
- تخلیه فشار بالا (Blowdown) و تخلیه مایع با فشار کم: برای تخلیه مطمئن و کنترل شده سیال از سیستمهای پرفشار.
- سیستم های سوخت رسانی و روغنکاری: به دلیل دقت بالا در تنظیم دبی، در خطوط سوخت و روانکاری استفاده میشود.
- پلنت های تصفیه فاضلاب صنعتی و شیمیایی: کنترل جریان مواد شیمیایی خورنده و تنظیم میزان اختلاط.
به طور خلاصه، در تمامی شیر آلات صنعتی، هرگاه نیاز به دستکاری یا تنظیم دبی جریان وجود داشته باشد، گلوب ولو انتخاب نخست و فنی مهندسین خواهد بود.
ساختار بدنه و دیسک – تنوع در طراحی گلوب ولو
گلوب ولوها بر اساس شکل بدنه که بر الگوی جریان تأثیر میگذارد، به سه دسته اصلی و مهم تقسیم میشوند. آشنایی با این دستهها برای انتخاب درست در میان انواع اتصالات لولهکشی ضروری است.
